聯系我們
開來濕克威防水科技股份有限公司
地址：上海市閔行區浦江鎮聯川路258號8號樓
全國免費咨詢電話
開來：400-133-9198
SECOV(濕克威)：400-133-9198
電子郵箱：2163631060@qq.com
地址：上海市閔行區浦江鎮聯川路258號8號樓
全國免費咨詢電話
開來：400-133-9198
SECOV(濕克威)：400-133-9198
電子郵箱：2163631060@qq.com
防水知識

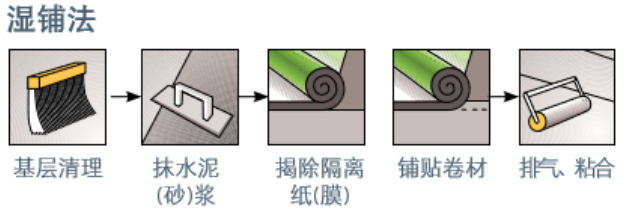

自粘卷材濕鋪法施工工藝

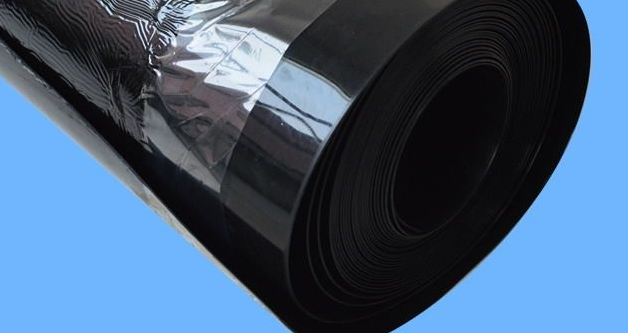

自粘防水卷材介紹
自粘防水卷材是一種以SBS等合成橡膠、增粘劑及優質道路石油瀝青等配制成的自粘橡膠瀝青為基料，強韌的高密度聚乙烯膜或鋁箔作為上表面材料，可剝離的涂硅隔離膜或涂硅隔離紙為下表面防粘隔離材料制成的防水材料。它是一種極具發展前景的新型防水材料，具有低溫柔性、自愈性、及粘結性能好的特點，可常溫施工、施工速度快、符合環保要求。
自粘防水卷材特點
1、不用粘結劑，也不須加熱烤至熔化，只須撕去隔離層，即可牢固地粘結在基層上。施工方便且施工速度極快。
2、具有橡膠的彈性，延伸率極佳，很好地適應基層的變形和開裂。
3、具有優異的對基層的粘接力，粘結力往往大于其剪切力（粘合面外斷裂），確保搭接嚴密可靠，天衣無縫。
4、極具特色的“自愈功能”，能自行愈合較小的穿刺破損，在遭遇穿刺或硬物嵌入時，會自動與這些物體合為一體，保持良好的防水性能。
5、施工安全，不污染環境，施工簡便干凈，容易做到現場文明施工。
6、除主體材料外，表面材料聚乙烯膜也具有優良的防水性和很高的強度（聚乙烯丙綸卷材即僅以此膜防水），因此防水具有雙重保險性。
7、耐腐蝕：該卷材具有很好的耐酸、耐堿，耐化學腐蝕，在各種環境中具有優良的耐老化性能。
8、施工安全，不污染環境，施工簡便干凈，容易做到現場文明施工。
9、耐腐蝕：該卷材具有良好的耐酸、耐堿、耐化學腐蝕（鋁箔卷材的表面部分除外），在各種環境中具有優良的耐老化性能。

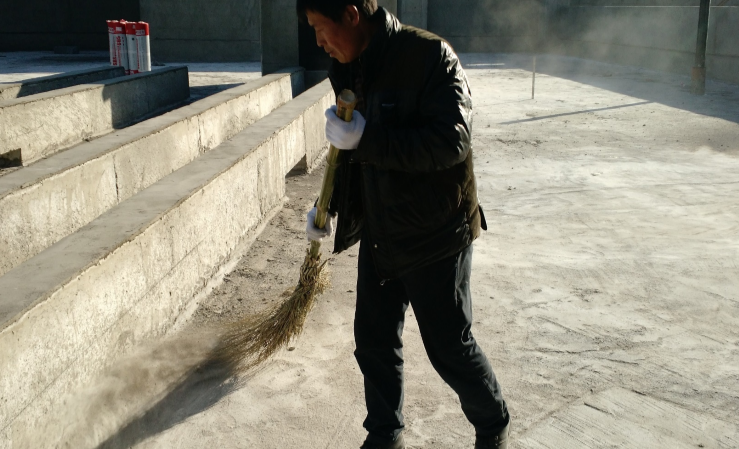

防水層施工前，先將基層表面的雜物、灰漿硬塊、砂粒、灰塵等完全清掃干凈。如基層有孔洞、裂縫或凹凸不平處，宜用1:2.5水泥砂漿抹平、壓光。檢查基層表面平整、無起砂、開裂等缺陷，方可進行下道工序。

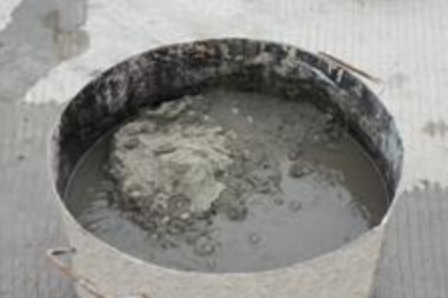

2、水泥粘結料配置
按水泥：水 = 2:1（重量比）的比例，先將水倒入原已備好的拌漿桶，再將水泥放入水中，浸泡15～20分鐘后，把桶面多余的水倒掉；用電動攪拌機進行攪拌，攪拌時間5分鐘以上，后醒料2分鐘。
水泥建議選用硅酸鹽水泥或普通硅酸鹽水泥，不宜采用粉煤灰或礦渣水泥。水泥宜選用強度≥42.5R等級型號水泥。
水泥粘結料粘稠度應結合現場實際情況而定，添加膠粉重量一般為水泥重量5`8%。

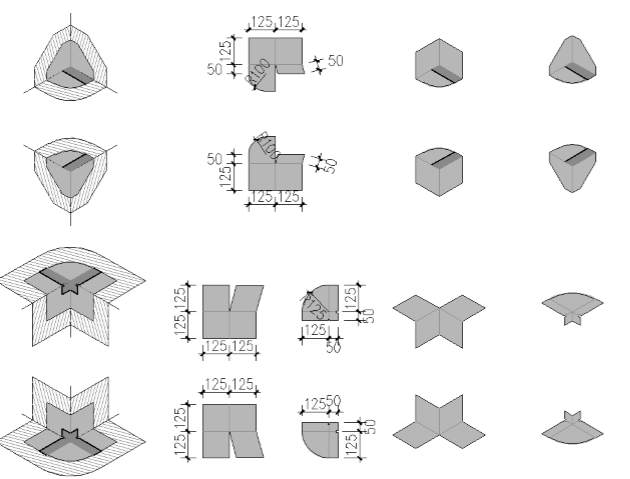

3、附加層施工
在鋪設大面卷材防水層之前，應先按相關規范和設計要求在細部節點部位粘貼附加防水層，附加防水層應優先選用500mm寬附加層專用卷材，邊角宜剪成直徑40mm的圓角。復雜部位可采用與大面防水層相容的防水涂料。

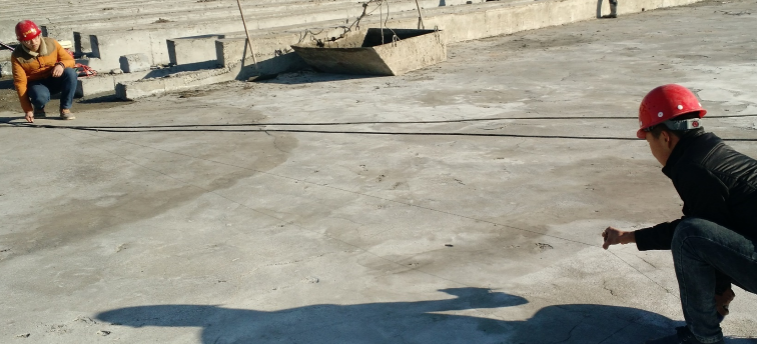

4、定位、彈基準線、試鋪
細部節點附加層卷材粘貼完成并經檢查質量合格后，即可進行大面卷材的鋪貼。大面卷材鋪貼前應在基層上彈基準線，試鋪，確定卷材搭接位置，以控制卷材鋪貼的方向和順直美觀。

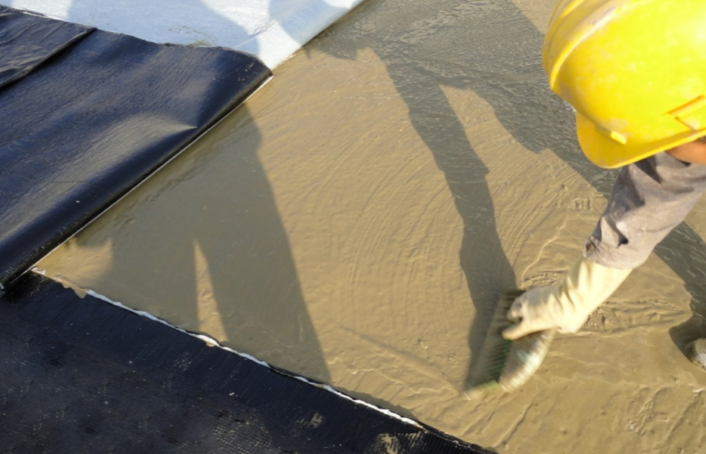

5、涂刮水泥粘結料
根據現場基層平整度情況，確定水泥漿鋪抹厚度，厚度通常為2-3mm,在卷材鋪貼范圍內抹水泥漿（范圍不宜過大、邊抹邊鋪），轉角部位可增加水泥粘結料的涂刮厚度，但一般不應超過10mm，防水水泥粘結料開裂。

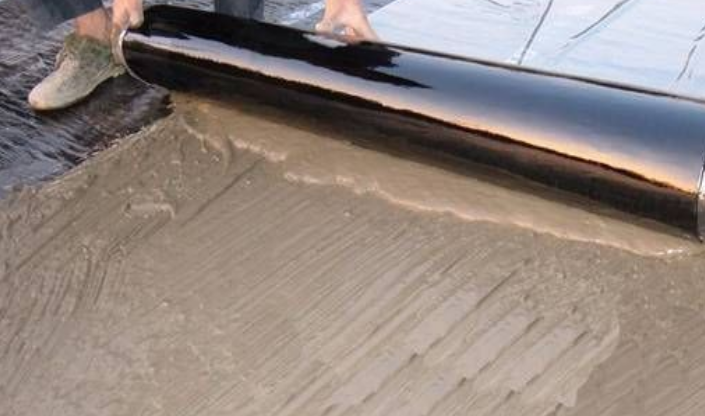

6、大面鋪貼
用滾鋪法：將卷材對準基準線試鋪，在約5m長處用裁紙刀將隔離紙輕輕劃開，注意不要劃傷卷材，將未鋪開卷材隔離膜從背面緩緩撕開，同時將卷材沿基準線慢慢向前推鋪。鋪貼好后再將前面試鋪剩余的約5m長卷材卷回，依上述方法粘貼在基層上。

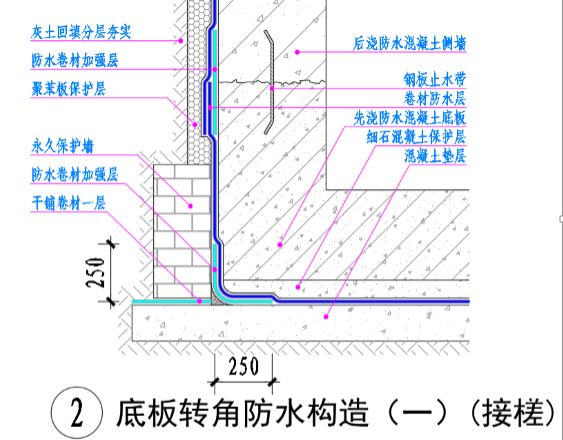

7、卷材甩槎與接槎
自粘防水卷材是一種以SBS等合成橡膠、增粘劑及優質道路石油瀝青等配制成的自粘橡膠瀝青為基料，強韌的高密度聚乙烯膜或鋁箔作為上表面材料，可剝離的涂硅隔離膜或涂硅隔離紙為下表面防粘隔離材料制成的防水材料。它是一種極具發展前景的新型防水材料，具有低溫柔性、自愈性、及粘結性能好的特點，可常溫施工、施工速度快、符合環保要求。
1、不用粘結劑，也不須加熱烤至熔化，只須撕去隔離層，即可牢固地粘結在基層上。施工方便且施工速度極快。
2、具有橡膠的彈性，延伸率極佳，很好地適應基層的變形和開裂。
3、具有優異的對基層的粘接力，粘結力往往大于其剪切力（粘合面外斷裂），確保搭接嚴密可靠，天衣無縫。
4、極具特色的“自愈功能”，能自行愈合較小的穿刺破損，在遭遇穿刺或硬物嵌入時，會自動與這些物體合為一體，保持良好的防水性能。
5、施工安全，不污染環境，施工簡便干凈，容易做到現場文明施工。
6、除主體材料外，表面材料聚乙烯膜也具有優良的防水性和很高的強度（聚乙烯丙綸卷材即僅以此膜防水），因此防水具有雙重保險性。
7、耐腐蝕：該卷材具有很好的耐酸、耐堿，耐化學腐蝕，在各種環境中具有優良的耐老化性能。
8、施工安全，不污染環境，施工簡便干凈，容易做到現場文明施工。
9、耐腐蝕：該卷材具有良好的耐酸、耐堿、耐化學腐蝕（鋁箔卷材的表面部分除外），在各種環境中具有優良的耐老化性能。
自粘卷材濕鋪法施工工藝
防水層施工前，先將基層表面的雜物、灰漿硬塊、砂粒、灰塵等完全清掃干凈。如基層有孔洞、裂縫或凹凸不平處，宜用1:2.5水泥砂漿抹平、壓光。檢查基層表面平整、無起砂、開裂等缺陷，方可進行下道工序。
按水泥：水 = 2:1（重量比）的比例，先將水倒入原已備好的拌漿桶，再將水泥放入水中，浸泡15～20分鐘后，把桶面多余的水倒掉；用電動攪拌機進行攪拌，攪拌時間5分鐘以上，后醒料2分鐘。
水泥建議選用硅酸鹽水泥或普通硅酸鹽水泥，不宜采用粉煤灰或礦渣水泥。水泥宜選用強度≥42.5R等級型號水泥。
水泥粘結料粘稠度應結合現場實際情況而定，添加膠粉重量一般為水泥重量5`8%。
在鋪設大面卷材防水層之前，應先按相關規范和設計要求在細部節點部位粘貼附加防水層，附加防水層應優先選用500mm寬附加層專用卷材，邊角宜剪成直徑40mm的圓角。復雜部位可采用與大面防水層相容的防水涂料。
細部節點附加層卷材粘貼完成并經檢查質量合格后，即可進行大面卷材的鋪貼。大面卷材鋪貼前應在基層上彈基準線，試鋪，確定卷材搭接位置，以控制卷材鋪貼的方向和順直美觀。
根據現場基層平整度情況，確定水泥漿鋪抹厚度，厚度通常為2-3mm,在卷材鋪貼范圍內抹水泥漿（范圍不宜過大、邊抹邊鋪），轉角部位可增加水泥粘結料的涂刮厚度，但一般不應超過10mm，防水水泥粘結料開裂。
用滾鋪法：將卷材對準基準線試鋪，在約5m長處用裁紙刀將隔離紙輕輕劃開，注意不要劃傷卷材，將未鋪開卷材隔離膜從背面緩緩撕開，同時將卷材沿基準線慢慢向前推鋪。鋪貼好后再將前面試鋪剩余的約5m長卷材卷回，依上述方法粘貼在基層上。

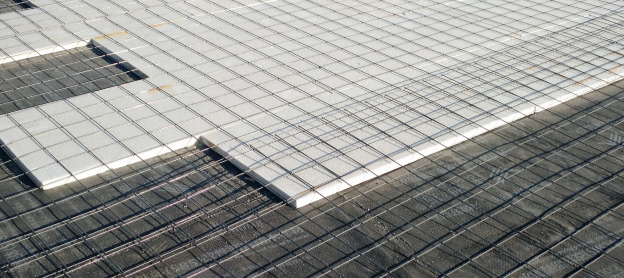

防水層完成并經檢驗合格后，應立即進行保護層的施工，對不能及時作保護層施工時，也應采取臨時保護措施。
相關推薦
推薦新聞
